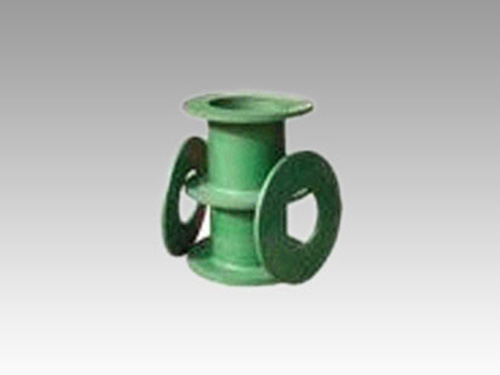

防水套管的簡介：
防水套管 又叫穿墻套管，穿墻管。柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣，柔性防水套管主要用在人防墻，水池等要求很高的地方，剛性防水套管一般用在地下室等管道需穿管道地位置。
柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且將套管一次凝固于墻內；柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。
剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝于墻內（多為混凝土墻），用于一般管道穿墻，利于墻體的防水，而柔性防水套管除了外部翼環，內部還有檔圈之類的，法蘭內絲，有成套賣的，也可自己加工，用于有減震需要的管路，如和水泵連接的管道穿墻時。
不管是柔性防水套管還是剛性防水套管都是用于管道穿過受有振動或有嚴密防水要求的建筑物墻壁的五金配件，常用于建筑、化工、鋼鐵、自來水、污水處理等單位。
剛性防水套管和柔性防水套管的不同，外觀上看就是不同的，柔性防水套管內部有橡膠止水環，如用在水池壁時防止漏水。它們安裝長度是不一樣的，柔性套管的標準長度是300mm而剛性套管的標準長度是200mm，但是它們有個共同點就是可以施工的需要任意加長或減短。
04FS02剛性密閉套管使用說明：
1.本圖尺寸均以毫米來計。
2.剛性防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
3.套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4.套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且將套管澆固與墻內。
5.穿管處之混凝土墻厚應不小于 200mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑小應比翼環直徑（ D6 ） 200mm。
6.套管的材料重量是按墻厚 L 值為 200mm應另行計算。
7.套管部材料，用 A3 材料制作， T42 。
技術參數：
|
序號
|
名稱
|
數量
|
材料
|
備注
|
|
1
|
法蘭套管
|
1
|
Q235-A
|
件
|
|
2
|
密封圈
|
1
|
丁橡膠
|
|
|
3
|
法蘭壓蓋
|
1
|
Q235-A
|
件
|
|
4
|
螺栓
|
n
|
Q235-A
|
GB897-88A
|
|
5
|
螺母
|
n
|
Q235-A
|
GB/T41-2000
|
|
6
|
鋼管
|
|
Q235-A
|
|
|
7
|
擋板
|
|
Q235-A
|
04FS02剛性密閉套管說明：
1.穿管處混凝土墻厚應不小于200，否則應使墻壁一邊或兩邊加厚。加厚部分的直徑至少為D4+200。
2.鋼管和擋圈后經鍍鋅處理，再施行與套管安裝。全部施行安裝后再施行擋板和固定法蘭。
3.焊工采用手工電弧焊，焊條型號為E4303。
|
DN |
D1 |
D2 |
D3 |
D4 |
δ |
B |
k |
重量 |
|
50 |
60 |
80 |
114 |
225 |
3.5 |
10 |
4 |
4.49 |
|
65 |
75.5 |
95 |
121 |
230 |
3.75 |
10 |
4 |
4.66 |
|
80 |
89 |
110 |
140 |
250 |
4 |
10 |
4 |
5.33 |
|
100 |
108 |
130 |
159 |
270 |
4.5 |
10 |
5 |
6.36 |
|
125 |
133 |
155 |
180 |
290 |
6 |
10 |
6 |
8.33 |
|
150 |
159 |
180 |
219 |
330 |
6 |
10 |
6 |
1O.06 |
|
200 |
219 |
240 |
273 |
385 |
8 |
12 |
8 |
15.9 |
|
250 |
273 |
295 |
325 |
435 |
8 |
12 |
8 |
18.68 |
|
300 |
325 |
345 |
377 |
500 |
10 |
14 |
10 |
27.40 |
|
350 |
377 |
400 |
426 |
550 |
10 |
14 |
10 |
30.95 |
|
400 |
426 |
445 |
480 |
600 |
10 |
14 |
10 |
34.35 |
|
450 |
480 |
500 |
530 |
650 |
1O |
14 |
10 |
37.85 |
|
500 |
530 |
550 |
590 |
730 |
10 |
16 |
10 |
44.54 |
|
600 |
630 |
660 |
690 |
830 |
10 |
16 |
10 |
54.50 |
|
700 |
720 |
750 |
790 |
920 |
10 |
16 |
10 |
61.43 |
|
800 |
820 |
850 |
880 |
1020 |
10 |
16 |
10 |
69.12 |
|
900 |
920 |
950 |
980 |
1120 |
10 |
16 |
10 |
76.81 |
|
1000 |
1020 |
1050 |
1080 |
1230 |
10 |
16 |
10 |
84.50 |
|
1200 |
1220 |
1250 |
1290 |
1430 |
12 |
20 |
12 |
122.5 |
|
1400 |
1420 |
1450 |
1490 |
1630 |
12 |
20 |
12 |
141.3 |
|
1600 |
1620 |
1650 |
1690 |
1830 |
14 |
20 |
14 |
176.4 |
|
1800 |
1820 |
1850 |
1900 |
2040 |
16 |
20 |
16 |
216.6 |
|
2000 |
2020 |
2050 |
2100 |
2240 |
16 |
20 |
16 |
239.3 |
04FS02剛性密閉套管安裝方法：
一、隨土建施工一齊安裝
——管道穿混凝土構造的剪力墻基礎、穿梁、穿異型柱時，應隨土建一齊安裝。原因是，預留孔洞后，套管與混凝土之間的二次澆注不好處理；有的無法處理，如地下室基礎混凝土剪力墻上安裝剛性防水套管。
二、安裝管道前安裝
——指管道穿混凝土樓板、普通磚墻時，一般都在混凝土樓板上預留孔洞，普通磚墻可以后鑿過墻眼。樓板處，在安管道之前，掉通線、安裝套管。磚墻上，畫線，栽設支架，找好坡度，安裝套管。
防水套管管道施工：
1、防水套管主管采用球墨鑄鐵管，橡膠圈承插接口，過橋管采用D325×8鋼管，沿路預埋支管采用D219×6鋼管。
2、施工前需對管件及閥門進行試驗檢測，其壓力等級不應低于管道工作壓力的1.5倍，材料進場后及下管前要對管材及附件進行檢驗，包括文字證明和實物檢查。
3、防水套管管材在運輸，裝卸及堆放過程中嚴禁拋扔或激烈碰撞。管道的鋪設應在驗槽合格后方可進行，在鋪設管道前要對管材，管件等重新進行一次外觀檢查，發現有問題的管材和管件均不得使用。
4、防水套管管材的吊運及放入槽內時，應采用可靠的軟帶吊具，平穩下溝，不得與槽底和槽壁發生劇烈碰撞。配管時沿溝槽分散配置，減少二次搬運，為確保下管位置的準確，需在管內放置帶有中心刻度的水平尺，檢驗時看管道坐標中心線上下垂的中心吊線與水平尺的中心是否重合。
